جک یوتاب 220 ولت مدل U10

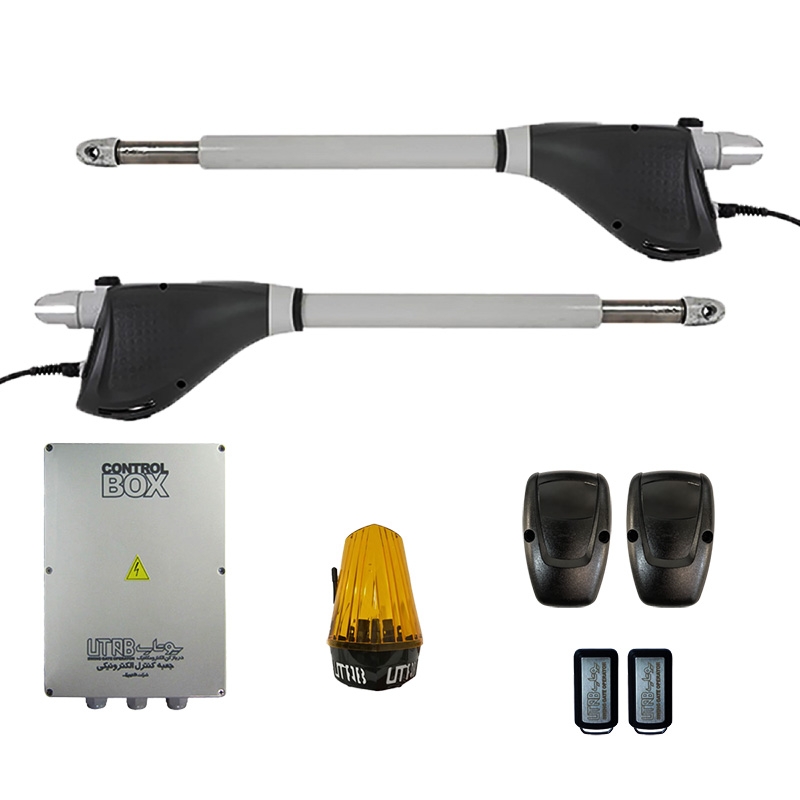

محتویات داخل پک جک پارکینگ یوتاب U10

• دو عدد بازو U10 شفت 40 سانتیمتر
• با کس و مدار کنترل 220 ولت
• دو عدد ریموت فابریک یوتاب
• یک جفت چشمی یا فتوسل درب
• فلاشر 24 ولت چشمک زن
• یراق آلات و پین سرجک و ته جک
• کاتالوگ راه اندازی و کارت گارانتی

مشخصات ظاهری و فنی بازوهای U10 یوتابدر همان ابتدا ظاهر بازو های یوتاب U10 ما را یاد بازوهای جک پارکینگی ایتالیایی وی تو کالیپسو می اندازد. این بازو آنقدر حرفه ای و تمیز از وی تو کالیپسو ایده برداشته که اگر طرح های دایره ای شکل روی پوسته موتور نبود، نمی توانستیم این دور را نسبت به یکدیگر متمایز سازیم.

اینکه یک محصول به اصطلاح عامیانه کپی برداری شده از یک مدل با کیفیت خارجی باشد برای صنعت نوپا جک پارکینگی ایرانی اصلا چیز بدی نیست. مهم این است که این وام گرفتن از دیگر محصولات درست و صحیح انجام شده باشد. شرکت یوتاب که رگه هایی از شرکت پیک را در خود دارد همواره کیفیت قطعات به کار رفته در محصولاتش زبانزد تولید کنندگان بوده و سعی کرده محصول را در بهترین شرایط به مصرف کننده نهایی برساند.

ما قبلا نمونه های ساخته شده از جک وی تو کالیپسو را با برند های مختلف دیده بودیم که هیچ کدام نتوانستند جایگاه خوبی برای خود به دست آورند. اما حالا یوتاب تنها نماینده خود را که با ولتاژ 220 ولت است با نام U10 و با ظاهر جک ایتالیایی وی تو کالیپسو روانه بازار کرده است.
بازوهای جک یوتاب U10 به گونه ای است که باعث شده هر دو بازو را بتوان برای لنگه چپ و راست درب پارکینگ استفاده نمود و این مورد می تواند برای راحتی در تعویض بازو بسیار کار آمد باشد. همانطور که از پسوند نام این محصول بر می آید شفت بازوهای این جک 400 میلیمتر است و می توان این بازوها را روی درب پارکینگ تا عرض هر لنگه 2.5 نیز نصب کرد. در کاتالوگ فنی ذکر شده یوتاب U10-400 قدرتی معادل 400 کیلوگرم برای هر لنگه دارد که این معنی را دارد که می توان آن را روی اکثر درب های پارکینگی در ایران نصب نمود. البته یوتاب نمونه شفت 500 میلیمتری را با قدرت بیشتر در دست تولید دارد که بزودی عرضه خواهد شد.

همانطور که گفته شده یوتاب نمونه برداری را به نحو صحیح و بالاترین استانداردها انجام میدهد اما مشکل اینجاست که گویی قسمت بازاریابی و فروش با تیم تولید هیچ مشورتی ندارد. در تولید قبلی یوتاب، جک یوتاب 698 خیلی شبیه زومر تویست 200 ساخته شده بود آنقدر شبیه که حتی نواقص آن را نیز به ارث برد. مثلا دو زمانه نبودن جک در حال حاضر یک نقص بزرگ شمرده می شود که یوتاب در محصول 698 خود این مورد را برطرف نکرد.
حالا در محصول جدید U10 نوع خلاص کن بازوها را می توان ایراد دانست چرا که هم در یوتاب U10 و هم در وی تو کالیپسو می شود درب را با یک فازمتر ساده خلاص کرد. البته می توان با بکار بردن یک قفل برقی کلا صورت مسئله را پاک کرد تا این مورد اصلا به چشم نیاید.

جنس بازو U10 از فلز آلومینیوم و شفت استیل است که یوتاب برای محافظت از موتور از یک روکش پلاستیکی مشکی رنگ استفاده نموده است. این روکش باعث می شود بجز محافظت موتور در برابر آب و خاک، فضای بازی برای موتور ایجاد کند تا در صورت داغ کردن قادر باشد با سرعت بیشتری خنک شود.

باکس و مدار کنترل

شاید نقطه هیجان انگیز در معرفی U10 یوتاب همین مدار فرمان آن است. مدار فرمانی که در داخل یک باکس پلاستیکی روشن محفوظ شده ایت. این باکس از قابلیت ضد آب و خاک برخوردار است که از نفوذ مایعات به درونش جلوگیری نماید. وقتی که در جعبه مدار فرمان یوتاب U10 را باز می کنیم با اولین مدار کنترل 220 ولت معرفی شده این شرکت مواجه می شویم که ترانس بر روی برد کار شده است. سیستم برنامه دهی برد جک یوتاب U10 به این صورت است که یک صفحه سون سگمنت بالا و سمت چپ برد کار شده و می توان برنامه ها ریزی را به وسیله یه دکمه ای که در زیر آن کار شده انجام داد.

ترمینالهای جدا شوند ورودی و خروجی به مانند بسیاری از مدار کنترل های جکهای پارکینگی پایین برد کار شده و از نوع جدا شونده نیز می باشد.
این برد دیجیتال که برنامه دهی به آن به سادگی انجام می پذیرد کاربر را قادر برنامه دهی باز و بسته شدن درب را به صورت جداگانه به دقت ثانیه ای انجام دهد. از جمله ویژگی های خاص مدار کنترل یوتاب U10 که ما در کمتر جک پارکینگی ایرانی دیده بودیم موارد زیر می باشد.
قابلیت تشخیص مانع: این قابلیت جدا از قابلیت قرارگیری در جلوی چشمی است. به این صورت که اگر خودرو به گونه ای لای درب ماند که چشمی او را پوشش نداد، در این صورت سیستم با قابلیت اور لود تشخیص مانع داده و بازو ها معکوس حرکت می کنند. این قابلیت را در برخی از مدلهای ایتالیایی نیز دیده بودیم و خوشبختانه یوتاب این قابلیت را همراه با امکان تنظیم حساسیت در مدار فرمان خود قرار داده است.

قابلیت بسته شدن امنیتی: بسیار شنیده ایم که بعد از عبور خودرو و دستور بسته شدن درب، سارقین با قرار دادن دست خود جلوی چشمی درب را باز میکنند. اما یوتاب با قرار دادن این قابلیت کاری میکند که در زمان بسته شدن درب و وقتی سیستم روی سرعت دوم رفت، چشمی دیگر عمل نکند و درب حتما بسته شود.

قابلیت انتخاب کارکرد چشمی ها در حین حرکت بازو: در اکثر سیستم های ایرانی چسمی تنها در زمان بسته شدن عمل می کند و سیستم کارکرد جک ها در زمان بسته شدن درب به این صورت است که اگر مانعی جلوی آن قرار گرفت درب کاملا باز شود. اما حالا یوتاب پا را فراتر گذاشته و می توان تنظیم کرد چشمی در حالت بازشو درب نیز عمل کند و دو انتخاب وجود داشته باشد که یکی ایستادن در سر جای خودش و یا معکوس حرکت کردن بازوها باشد.

دیگر قابلیت های مدار کنترل جک یوتاب 220 ولت :
قابلیت تنظیم خودکار و دستی برای باز و بسته شدن درب
مجهز به صفحه نمایشگر برای تنظیم راحت تر و سریع تر منوها
کنترل اتوماتیک جریان موتور ها
تنظیم قدرت هر یک از موتور ها به صورت مستقل
تشخیص مانع به وسیله نظارت بر جریان موتور ها
تنظیم اتوماتیک زمان کارکرد موتور ها
تست عملکرد چشمی ها قبل از هر بار باز شدن لنگه درب ها
غیر فعال کردن ورودی ترمینال های چشمی از طریق منو های مربوطه که در این حالت دیگر نیازی به نصب جامپر به
این ترمینال ها نمی باشد .
غیر فعال شدن چشمی در انتهای کورس حرکت بسته شدن جهت افزایش امنیت و جلوگیری از ورود افراد ناشناس
امکان امکان فعال یا غیر فعال کردن تغذیه چشمی در زمان استندبای بودن دستگاه
فست کلوز( بسته شدن سریع درب پس از عبور خودرو)

متعلقات جک یوتاب U10 (فلاشر، ریموت، چشمی)

اگر شرکت الکتروپیک و در ادامه آن یوتاب در همه موارد شما را راضی میکرد حداقل ما را نتوانست با این لوازم جانبی مجذوب کند. چشمی، فلاشر و مخصوصا ریموت ها که در دست کاربر است نمی تواند زیبا تلقی شود و در بهترین حالت ظاهر آنها را باید معمولی بدانیم. اما اگر بخواهیم به لحاظ عملکرد اینها را بررسی کنیم نتایج از متوسط نمره محصولات ایرانی بسیار بالاتر است و ما به ندرت خرابی ای در این قطعات می بینیم.
چشمی ها با ولتاژ 12-24 ولت کار می کنند و جنس رویی آن به گونه ای است که اولا کاملا ضد آب است و ثانیا نور آفتاب به سرعت باعث فرسایش آن نمی شود. این چشمی ها از پلاتین NO و NC بهره می برند تا هم در زمان باز شدن و هم در زمان بسته شدن قابل تنظیم باشند.

فلاشر با اینکه از نوع فلاشر های بازاری نیست با این حال خیلی ویژه نیز طراحی نشده است. البته این مورد کاملا سلیقه ای است اما ما فلاشر مدل سوپر لایف را بیشتر پسندیده ایم. خوشبختانه این فلاشر با ولتاژ 24 ولت کار میکند تا امنیت آن بیشتر شود و می توان از آنتن آن برای تقویت آنتن دهی ریموت ها استفاده نمود هر چند که به دلیل عدم خروجی آنتن بر روی برد عملکرد این آنتن نا معلوم است.
ریموت هیا فابریکی یوتاب با اینکه کاملا اختصاصی هستند و از روکش استیل مانند استفاده کرده اند همانطور که قبلا گفتیم از ظاهر معمولی برخوردارند. فرکانس این ریموت ها 433 است و می توان از ریموت هایی با همین فرکانس که در بازار با تنوع ظاهری بالایی وجود دارند استفاده نمود. همچنین ریموتهای را بلوتوثی نیز می توان از روی ریموت های اصلی جک یوتاب U10 کپی کرد.
