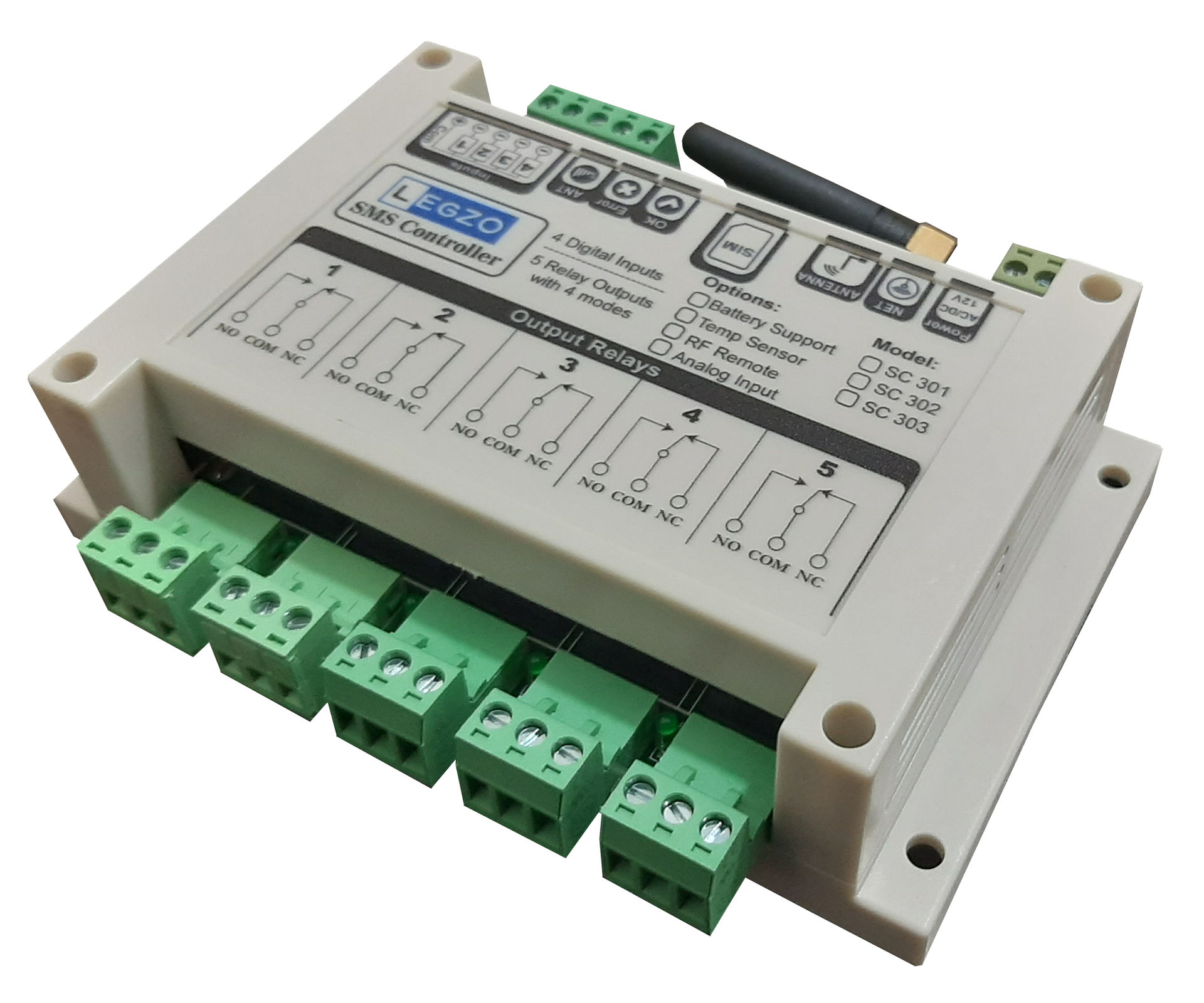

دستگاه SMS کنترلر لگزو مدل SC301

دستگاه SMS کنترلر لگزو مدل SC301:

دستگاه SMS کنترلر لگزو مدل SC301 خروجی ­های این کنترلر به صورت کنتاکت باز و بسته رله می باشد و کاربر می تواند با قرار دادن این کنتاکت ها در مسیر ولتاژ تغذیه تجهیزات برقی که نیاز به کنترل از راه دور دارند، و با فرمان های پیامکی که یا از طریق اپلیکیشن موبایل و یا از طریق کدهای دستوری (پیامک) است به سمت دستگاه ارسال می کند، این تجهیزات را به راحتی و سهولت کنترل نماید.

دستگاه SMS کنترلر لگزو

دستگاه SMS کنترلر لگزو: این دستگاه دارای 4 ورودی دیجیتال و 5 خروجی رله و یک سنسور دمای محیطی می باشد و کاربر را قادر می سازد که با استفاده از سنسورهایی که در ورودی ها وصل کرده است و با توجه به تنظیماتی که بر روی اپلیکیشن دستگاه انجام داده است از وضعیت های مختلف محیطی و فیزیکی محل استقرار دستگاه (که می بایست دارای پوشش شبکه های تلفن همراه باشد) مطلع شود. و بر اساس این اطلاعات دستورات لازم را جهت تغییر وضعیت خروجی های رله صادر کند.

حتی از این دستگاه می توان به عنوان یک سیستم حفاظتی و دزدگیر هم استفاده نمود. به این صورت که کاربر با اتصال چند چشمی (سنسور) دزدگیر به ورودی های دیجیتال و همچنین اتصال آژیر و پروژکتور و تجهیزات هشدار دهنده دیگر به خروجی ها و تنظیمات مورد نیاز ورودی ها و خروجی ها و تنظیمات تماس دستگاه از طریق اپلیکیشن، به محض ورود سارق به محل و در نتیجه تحریک چشمی های دزدگیر، خروجی ها طبق تنظیمات انجام شده وارد عمل می شوند و تجهیزات هشدار دهنده شروع به کار می کنند و همچنین به صورت اتوماتیک با موبایل کاربر نیز تماس گرفته می شود.

متعلقات:

•  1 عدد دستگاه SMS کنترلر 5 کانال لگزو
• ۵ عدد مادگی ترمینال فونیکس ۳ پین (سوکت خروجی ها)
• ۱ عدد مادگی ترمینال فونیکس ۵ پین (سوکت ورودی های دیجیتال)
• ۱ عدد مادگی ترمینال فونیکس ۲ پین (سوکت تغذیه دستگاه)
• 1 عدد آنتن 4 سانت 90 درجه GSM (در صورتی که میخواهید SMS کنترل را در باکس فلزی یا اتاقک بتونی قرار دهید میتوانید از آنتن GSM سیمدار استفاده بفرمایید)

مشخصات فنی:

• ولتاژ ورودی 12 ولت AC یا DC با محافظ پلاریته داخلی
• جریان تغذیه ۲ آمپر
• جریان قابل تحمل کنتاکت رله های خروجی حداکثر ۷ آمپر
• ابعاد ۴*۱۲*۱۵ سانتیمتر
• وزن ۳۰۰ گرم

امکانات و ویژگی های سخت افزاری:

۱- ورودی برق اصلی دستگاه: ۱۲ تا ۲۰ ولت با مدار حفاظت پلاریته (مناسب برای كاركردهای خانگی، تجاری و صنعتی)
2- مودم GSM/GPRS داخلی با پشتیبانی از چهار باند مخابراتی 1900 ،1800 ،900 ،850 گیگاهرتز
۳- امكان نصب آنتن خارجی برای پوشش بهتر شبكه موبایل
۴- مقاوم در برابر گرد و خاك
۵- دمای كاری ۲۰ ‐ تا ۶۵ + درجه سانتی گراد
۶- مقاوم در محیط های نویزی و صنعتی
۷- ۵ خروجی ایزوله رله ای ۲۵۰ ولت، ۷ آمپر
۸- ۴ ورودی ایزوله ۱۰ تا ۲۵ ولتی (ورودی ساده و هشدار)
9- نمایشگرهای LED برای دیدن وضعیت كاركرد دستگاه
۱۰- سنسور دما برای اندازه گیری دمای محیط

کانال های ورودی:

دستگاه SMS کنترلر لگزو: دستگاه دارای 4 ورودی دیجیتال است که می توان از طریق اپلیکیشن در حالت های زیر تنظیم کرد

حالت هشدار: در صورت تحریك هر ورودی، به صورت اتوماتیك به كاربر اعلام می گردد. همچنین تعداد دفعات تحریك ورودی نیز اعلام می گردد. هر یک از ورودی ها را می توان به خروجی متناظر خود متصل کرد. (به صورت نرم افزاری)

حالت دزدگیر: اختصاص ورودی دلخواه به سیستم دزدگیر. با تحریک ورودی خروجی­های حالت دزدگیر به صورت دائم یا تایمردار فعال می­شود.

حالت دزدگیر ۲۴ ساعته: در حالت دزدگیر می توان خروجی دلخواه را در وضعیت ۲۴ ساعته قرار داد تا با تحریک ورودی خروجی به صورت دائم یا تایمردار فعال شود.

کانال های خروجی:

۵ خروجی كه از طریق اپلیکیشن یا تک زنگ می توان آنها را به صورت زیر راه اندازی نمود:
1- حالت روشن و خاموش دستگاه SMS کنترلر لگزو: در این حالت با ارسال پیام به دستگاه می توان هر خروجی را روشن یا خاموش نمود. دستگاه نیز پس از دریافت دستور از كاربر، نتیجه را به كاربر ارسال می كند.
كاربردها: كنترل سیستم های گرمایشی، سرمایشی، لامپ های روشنایی و …

2- حالت تایمر دستگاه SMS کنترلر لگزو: با ارسال پیام حاوی زمان مورد نظر، خروجی روشن شده و پس از زمان تعیین شده، خاموش می-شود. در هر لحظه می توان از وضعیت خروجی مطلع شد.(زمان تایمر می تواند از ۵ ثانیه تا ۱۰ ساعت – بر حسب ثانیه – باشد).
كاربردها: آبیاری باغچه و گل و گیاه، كنترل تردد و …

۳- حالت لحظه ای دستگاه SMS کنترلر لگزو: می توان با ارسال پیام و یا تک زنگ خروجی مورد نظر را به صورت لحظه ای روشن نمود.
كاربردها: درب بازكن، ریست آسانسور و …

4- حالت toggle mode یا الاکلنگی دستگاه SMS کنترلر لگزو: این حالت تنها برای خروجی های شماره ۴ و ۵ قابل فعال كردن می باشد.

کاربردها: کنترل کرکره های برقی، جک های برقی پارکینگ و …

5- حالت اتومات بر اساس سنسور دما دستگاه SMS کنترلر لگزو: این حالت تنها برای خروجی شماره ۳ قابل فعال شدن می باشد.
کاربرد: کنترل تجهیزات برودتی، اعلام و اطفاء حریق، گلخانه و …

۶- اتصال خروجی و ورودی به صورت نرم افزاری به یکدیگر: در این حالت با تغییر وضعیت ورودی مورد نظر، خروجی مورد نظر نیز تغییر وضعیت داده و به کاربر اطلاع رسانی می گردد.

۷- دزدگیر: در این حالت با تحریک ورودی¬های حالت دزدگیر، خروجی به صورت دائم یا تایمردار روشن می-شوند.

ویژگی های نرم افزاری دستگاه مدل SC301:

۱- نرم افزار اختصاصی موبایل (اندروید)
۲- جستجوی خودكار شبكه موبایل و وصل شدن اتوماتیک به شبكه تلفن همراه
۳- قابلیت كاركرد با شبكه های تلفن همراه ایران (ایرانسل ، همراه اول و رایتل)
۴- تشخیص خرابی شبكه و تلاش برای بازگشت به شبكه در صورت رفع عیب آن
5- ریست هوشمند ( Watch Dog ) برای رفع خطاهای احتمالی در كاركرد برنامه و یا ارتباط با شبكه موبایل
۶- انجام همه تنظیمات تنها با ارسال پیام به دستگاه
۷- تعریف ۱ مدیر و ۲۰ کاربر با سطح دسترسی و تنظیمات متفاوت
۸- امکان مدیریت شماره کاربران و همچنین تنظیمات اصلی دستگاه توسط مدیر اصلی
9- پاسخ به همه دستورها با ارسال SMS
۱۰- تعیین حالت هر یک از خروجی ها با اپلیکیشن و پیامک (روشن و خاموش، تایمردار، لحظه ای، الاکلنگی)
۱۱- امنیت بالا در ارسال پیام ها و پاسخ به دستورها به دلیل كاركرد با شماره موبایل كاربر
12- پشتیبانی از کدهای دستوری (USSD)
۱۳- امكان گرفتن اعتبار سیم کارت روی دستگاه
۱۴- اطلاع رسانی اعتبار سیم کارت به مدیر از طریق پیامک
۱۵- قابلیت تنظیم بازه زمانی برای ارسال خودكار وضعیت ورودی ها (سفارشی)
۱۶- قابلیت خواندن هم زمان همه ورودی ها با یک دستور
۱۷- قابلیت روشن و خاموش كردن همه خروجی ها با یک دستور
۱۸- وجود حافظه برای هر یک از خروجی ها به منظور حفظ حالت آن پس از قطع و وصل شدن برق ورودی
۱۹- دارای کالر آیدی داخلی جهت تشخیص تماس های آشنا و بیگانه
۲۰- رد کردن تماس های دریافتی برای آزاد نگه داشتن خط ورودی و دریافت صحیح پیام های کاربر
۲۱- اعلام وصل شدن برق ورودی اصلی و روشن شدن دستگاه به مدیر
۲۲- اعلام گزارش توسط تک زنگ ( مقدار آنتن دهی، وضعیت ورودی و خروجی ها، دما و … )
۲۳- تحریک لحظه ای خروجی دلخواه با تک زنگ
۲۴- امکان مدیریت اتوماتیک دما (در رله خروجی شماره ۳)
۲۵- قابلیت سفارشی سازی برنامه در تیراژ بالاتر از ۵۰ عدد (سفارشی)
۲۶- قابلیت بازگرداندن تنظیمات دستگاه به حالت پیش فرض با ارسال پیامک

ویژگی های نرم افزاری در حالت دزدگیر دستگاه SMS کنترلر لگزو:

۲۷- مصلح و غیر مصلح کردن دزدگیر از طریق موبایل
۲۸- اختصاص هر یک از ورودی های دلخواه به دزدگیر
۲۹- اختصاص هر یک از خروجی های دلخواه به دزدگیر
۳۰- تعیین حالت ۲۴ ساعته برای هر یک از ورودی ها (زون ۲۴ ساعته برای کاربردهای ایمنی و اعلام حریق)
۳۱- تعیین حالت تایمر برای خروجی ها (خروجی به مدت معینی روشن و سپس خاموش می شود)
۳۲- تماس دستگاه با مدیر یا یک کاربر در صورت هر یک از ورودی ها
۳۳- ارسال پیامک به مدیر و یک کاربر در صورت تحریک ورودی

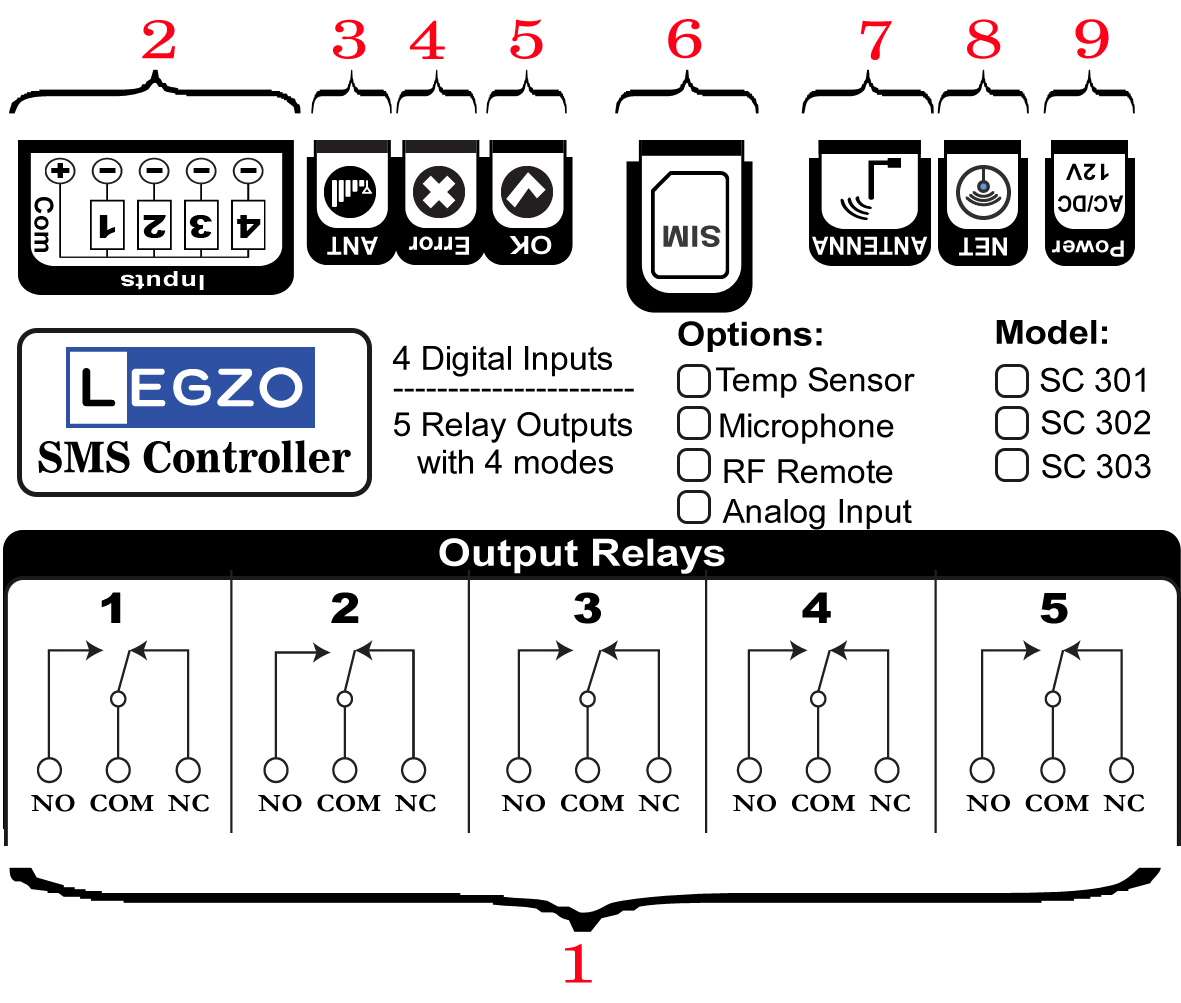

اتصالات و نشانگرها:

۱- کنتاکت رله های خروجی: هر رله دارای یک کنتاکت 2 حالته NO/NC است. حداکثر جریان قابل تحمل کنتاکت ها 7 آمپر است.
۲- ورودی های دیجیتال: دارای 5 پورت است. اولین پورت به عنوان پورت مشترک و پورت های بعدی به ترتیب به عنوان پورت های ورودی 1 تا 4 می باشند. به پورت مشترک (COM) پلاریته مثبت و پورت های 1 تا 4 پلاریته منفی متصل می شود. پورت های ورودی، با ولتاژ 9 تا 30 ولت قابل تحریک هستند.
3- LED نشانگر قرمز ANT : میزان آنتن دهی دستگاه را نشان می دهد. در صورتی که این LED روشن باشد، نشان دهنده آنتن دهی مناسب و در صورتی که خاموش باشد، نشان دهنده آنتن دهی ضعیف است.
4- LED نشانگر سفید Error : در صورتی که خطایی در برقراری ارتباط دستگاه با شبکه موبایل رخ دهد این LED روشن می شود. مانند زمانی که آنتن دستگاه به کانکتور مخصوص وصل نباشد.
5- LED نشانگر آبی OK : با دریافت و ارسال هر پیام توسط دستگاه، این LED یه صورت لحظه¬ای روشن می¬شود.
۶- سوکت سیمکارت: محل قرار گرفتن سیمکارت در دستگاه است. دقت نمایید که قبل از راه اندازی دستگاه، سیمکارت را در سوکت قرار دهید (با جه صحیح که روی قاب دستگاه نشان داده شده) و سپس دستگاه را روشن کنید.
۷- کانکتور آنتن: این کاکتور جهت اتصال آنتن به دستگاه می باشد. دقت نمایید قبل از راه اندازی دستگاه، ابتدا آنتن را به کانکتور متصل کنید و سپس دستگاه را روشن بفرمایید.
8- LED نشانگر قرمز: در صورتی که این LED هر 3 ثانیه چشمک بزند نشان دهنده اتصال دستگاه به شبکه موبایل است و اگر هر 1 ثانیه چشمک بزند نشان دهنده عدم وجود شبکه موبایل در محیط اطراف دستگاه است.
۹- سوکت کاکتور ولتاژ تغذیه: برای روشن کردن دستگاه باید ولتاژ 12 ولت AC یا DC را به این کانکتور متصل کنید. دستگاه دارای محافظ پلاریته داخلی است به همین دلیل جهت پلاریته اتصال ولتاژ تغذیه اهمیتی ندارد.

راه اندازی دستگاه:

۱- قبل از راه اندازی دستگاه (اتصال منبع تغذیه به دستگاه) حتما توجه فرمایید که آنتن را در قسمت مربوطه متصل کنید و سیمکارت را در جهت صحیح درون خشاب قرار دهید. (در غیر اینصورت ممکن است دستگاه آسیب ببیند)
۲- ولتاژ تغذیه دستگاه را متصل بفرمایید. برای راه اندازی دستگاه یک منبع تغذیه ۱۲ ولت ۲ آمپر نیاز است. در هنگام اتصال پلاریته جهت منبع تغذیه اهمیتی ندارد. دستگاه دارای حفاظت پلاریته داخلی است.
3- پس از اتصال پاور LEDهای روی دستگاه به شکل زیر تحریک می شوند:
– LED قرمز NET در صورتی که هر 3 ثانیه چشمک بزند نشان دهنده اتصال دستگاه به شبکه موبایل است. و اگر هر یک ثانیه چشمک بزند نشان دهنده عدم اتصال دستگاه به شبکه موبایل است. (که ممکن است به علت عدم وجود شبکه موبایل در محیط محل نصب دستگاه یا وصل نکردن آنتن باشد.)
– LED قرمز ANT نشان دهنده قدرت آنتن دهی است. در صورت روشن بودن آنتن دهی خوب و در صورت خاموش بودن آنتن دهی ضعیف است.
– LED آبی OK در صورت دریافت و یا ارسال پیام توسط دستگاه، این LED یک بار چشمک میزند.
– LED سفید ERROR در صورت ایجاد اشکال در ارتباط بین پردازنده دستگاه و شبکه موبایل، روشن میشود. در این حالت دستگاه به طور اتوماتیک ریست می شود تا اگر ایراد در دستگاه هست، ایراد برطرف شود.
4- در اپلیکیشن LEGZO نام دلخواه دستگاه و شماره سیمکارتی که روی دستگاه نصب نموده اید را وارد نمایید.
در صورت نبود نرم افزار موبایل، می توان بصورت مستقیم با ارسال پیام های دستوری که در کاتالوگ دستگاه درج شده، دستگاه را کنترل نموده و یا از وضعیت آن اطلاع پیدا کرد.

نقشه اتصال تجهیزات به ورودی های دیجیتال (Inputs):

نحوه اتصال سنسور چشمی دزدگیر به پورت ورودی دستگاه:

پلاریته مثبت منبع تغذیه سنسور چشمی را به پورت COM ورودی دستگاه وصل نمایید. و پلاریته منفی منبع تغذیه را از طریق کنتاکت فرمان سنسور چشمی به ورودی 1 تا 4 وصل کنید.

نحوه اتصال کلید یا شستی به پورت ورودی دستگاه:

نقشه اتصال تجهیزات به کانال های خروجی (Outputs):

نحوه اتصال تجهیزات با جریان حداکثر ۷ آمپر به خروجی دستگاه:

نحوه اتصال تجهیزات با جریان بیشتر از ۷ آمپر به خروجی دستگاه:

در این موارد سعی شود از رله کمکی جهت راه اندازی تجهیزات استفاده شود. و مقدار جریان مجاز رله کمکی را بر اساس حداکثر جریان مصرفی تجهیزات انتخاب نمایید. همچنین جهت محافظت از کنتاکت رله دستگاه، یک خازن سرامیکی ۱۰ نانوفاراد با ولتاژ حداقل ۴۰۰ ولت را با کنتاکت رله دستگاه موازی کنید.

نحوه راه اندازی موتور سه فاز توسط دستگاه SMS کنترلر:

در این موارد می توان بوبین فرمان کنتاکتور را به کانال خروجی دستگاه وصل کرد. دقت بفرمایید که حتما جهت محافظت از کنتاکت رله دستگاه، یک خازن سرامیکی ۱۰ نانوفاراد با ولتاژ حداقل ۴۰۰ ولت را با کنتاکت رله دستگاه موازی کنید.

نحوه اتصال تجهیزات با ولتاژ ۱۲ ولت به خورجی دستگاه:

نحوه اتصال موتور کرکره برقی به خروجی دستگاه:

جهت راه اندازی موتور کرکره برقی (رول آپ) می توانید از کانال های خروجی ۴ و ۵ استفاده نمایید. در نرم افزار کافیست خروجی ۴ را در وضعیت “استارت/استپ” تنظیم نمایید. با روشن کردن خروجی ۴، رله خروجی ۴ به مدت ۶۰ ثانیه روشن می شود و سپس خاموش می¬شود. و با خاموش کردن خروجی ۴، رله خروجی ۴ خاموش و همزمان رله خروجی ۵ به مدت ۶۰ ثانیه روشن می¬شود. و سپس خاموش می شود.

برخی از کاربردهای SMS کنترلر لگزو:

دستگاه SMS کنترلر لگزو
• آپارتمان ها، فروشگاه ها، ادارات و منازل: کنترل کولر و هیتر، فرمان به قفل برقی درب و جک پارکینگ، ، باز و بسته نمودن دربهای اتوماتیک، دزدگیر، کنترل لامپها و چراغها اتاق ها، کنترل تایم چراغ های راه پله ها، اعلام هشدار حریق ، دود و … با ارسال پیامک و پخش آژیر روی موبایل کاربر، روشن کردن دستگاه‌های چای ساز و قهوه‌ساز و … پیش از ورود به محل کار یا منزل، آبیـاری گیاهان آپارتمانی ، باغچه و بام سبـز هنگام مسافرت
• طلا فروشی ها: مکمل سیستم دزدگیر، هشدار تشخیص حرکت یا لرزه در محیط، باز و بسته نمودن درب های اتوماتیک با SMS
• مساجد: روشن کردن بلندگوها و پخش اذان از راه دور و کنترل لامپ های ریسه
• کشاورزی و گلخانه ها: کنترل چاههای آب ، کنترل پمپهای آب ، آبیاری اتوماتیک ، اطلاع از سطح آب چاه یا استخر، آب یاری قطره ای ، اتصال به فلوتر، کنترل میزان دما و رطوبت، کنترل دریچه های هوا و میزان نور ورودی به گلخانه
• مرغداری ها: کنترل هواکش ها ، اندازه گیری دما ، هشدار تغییر دما ، فعال کردن سیستم تغذیه مکانیزه، اطلاع از تردد کارکنان و افراد بیگانه و….
• ویلاها: استفاده به عنوان دزدگیر و اعلام سرقت با ارسال پیامک و تماس تلفنی به کاربر، هشدار اعلام تردد ، کنترل سیستم آبیاری باغ و باغچه ها، خاموش و روشن نمودن چراغها محوطه و اتاق ها، فعال و غیر فعال سازی سیستمهای سرمایشی و گرمایشی قبل و بعد از حضور در ویلا ، پر کردن استخر و جکوزی و فعال کردن سونا، باز و بسته کردن پرده ها و کرکره های برقی اتاق ها
• شرکت های ارائه دهنده ی خدمات اینترنتی: ری استارت کردن دکل¬های مخابراتی از راه دور از طریق پیامک
• دستگاههای خود پرداز بانک: ری استارت کردن خودپرداز در مواقع اضطراری
• اتاق سرور: ری استارت کردن کامپیوترها از راه دور ، اطلاع از قطع و یا وصل شدن برق ، اطلاع از بالا رفتن دمای اطاق سرور ، اطلاع از خاموش شدن سرور و….
• سیستم های ماینر: کنترل سیستم خنک کاری، ریست کردن مودم ماینر، کنترل تردد افراد، اطلاع از افزایش دما اتاق سرور
و صدها کاربرد دیگر…

تنظیمات پیش فرض دستگاه:

– حالت خروجی ها ساده (روشن/خاموش)
– شمارنده ورودی ها صفر
– خروجی ها خاموش
– دمای کاری ۵۰ درجه سانتیگراد
– خروجی اتومات سنسور دما غیر فعال
– کارکرد toggle mode برای خروجی های 4 و 5 غیر فعال
– اتصال خروجی ها به ورودی های متناظر غیر فعال
– هشدار ورودی ها فعال
– تماس صوتی در صورت تحریک ورودی های غیر فعال
– راه اندازی خروجی لحظه ای برای خروجی ها توسط تک زنگ غیر فعال
– حالت دزدگیر ورودی ها غیر فعال
– حالت دزدگیر خروجی ها غیر فعال

توجه:

* هرگز دستگاه را بدون آنتن روشن نکنید.
* دقت بفرمائید که سیم کارت مورد نظر، فعال و بدون پین کد باشد. ( و در صورت اعتباری بودن، شارژ اعتبار نیز داشته باشد. )
* در تنظیمات سیم کارت، ارتباط اپراتور با مشترک را به صورت حروف انگلیسی انتخاب نمایید.
