ماژول رابط جک پارکینگ تکنما

بررسی اجمالی ماژول رابط جک آیفون تصویری تکنما

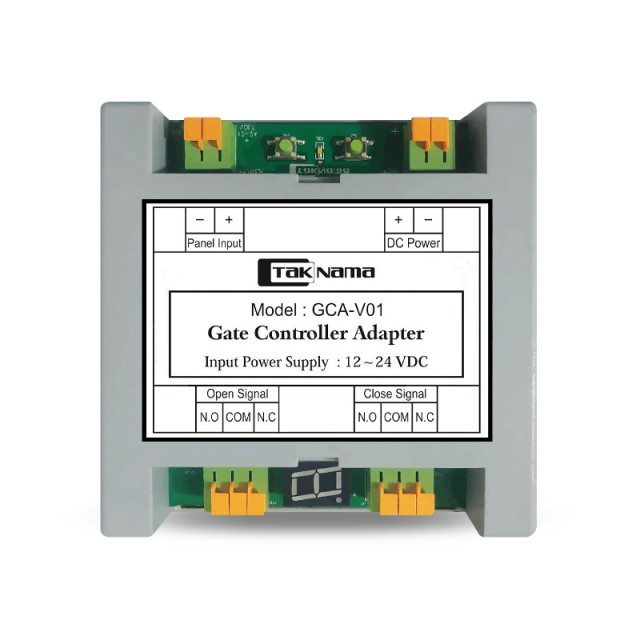

ماژول رابط جک آیفون تصویری تکنما کدGCA-V01  محصولی از تکنما برای استفاده در آیفون تصویری تکنما است که یک ورودي سيگنال از طرف پنل تصويري را دارا می باشد و يك ورودي منبع تغذيه و دو خروجي جهت اتصال به برد كنترلي انواع جك پاركينگ را دارا می باشد که خروجي سمت راست براي فرمان بازكردن و خروجي سمت چپ براي فرمان بستن جك پاركينگ مي باشد. برای طریقه استفاده از این محصول می توانید با کارشناسان ما در فروشگاه دکاشاپ تماس بگیرید.

چگونگی کارکرد ماژول رابط جک پارکینگ TAKNAMA :

 دارای دو خروجی جهت اتصال به برد جک پارکینگ است. این ماژول زمانی مورد استفاده قرار می گیرد که بدون استفاده از ریموت جک پارکینگ و با کمک IDS بتوان جک های پارکینگ را باز و بسته کرد. شایان ذکر است که این ماژول به این صورت است که از هر مدل پنل آیفون تصویری تکنما پالسی ارسال می شود به ورودی ماژول و ماژول این سیگنال را تبدیل به یک پالس برای مدار جک پارکینگ می کند. فقط لازم است فرمان خروجی های MODULE رابط جک را به برد کنترلی متصل کنید ، هرکدام از خروجی های ماژول کلید تنظیماتی دارند که زمان اجرای فرمان را تنظیم می کنند.

ابعاد این ماژول رابط جک آیفون تصویری تکنما 12 در 12 سانتی متر است و همچنین ولتاژ تغذیه این محصول 12~24 ولت DC میباشد.

ماژول رابط جک برای ارتباط تکنما با جک های پارکینگی غیر از جک محک طراحی شده در خروجی این ماژول پایه های دو رله در دسترس است که برای تحریک مدار فرمان برد جک استفاده می شود جک های موجود در بازار روش تحریک step by step مرسوم است. ترمینال شماره یک مربوط به سیگنال باز (کلید 9  مدل C و نگهبان در مدل D) است. برای این مثال رله بسته به مدار متصل شده یعنی با هربار زدن کلید بسته IDS  اگر جک بسته باشد باز و اگر باز باشد بسته می شود. کلیدهای روی ماژول تنظیم کننده زمان فعال بودن رله ها را تعیین می کند. با ورود به حالت تنظیمات زمان فعال بودن هرکدام از رله ها بین 5/0 تا 9 ثانیه قابل تنظیم است.

چطور سه درب را بصورت غیر همزمان باز کنیم؟

از ماژول رابط جک میتوان برای کنترل 2 درب نفر رو به صورت غیر همزمان استفاده نمود، به این صورت که درب اصلی نفررو به درب بازکن خود پنل متصل میشود و دو درب دیگر توسط ماژول رابط جک به سوکت سیگنال پارکینگ پنل متصل میشود که مجموعا 3 درب را میتوان به صورت غیر همزمان مطابق شکل فوق از طریق گوشی داخل واحد کنترل نمود.
