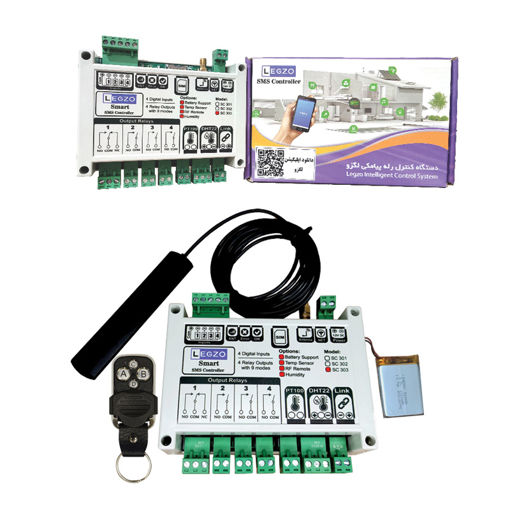

کنترل پیامکی هوشمند لگزو مدل SC303 (گسترش پذیر)

توضیحات

در دنیای امروز و با توجه به کاهش وقت و همینطور افزایش هزینه ها، انسان ها به دنبال صرفه جویی هر چه بیشتر در وقت و انرژی و هزینه های روز مره خود هستند. یکی از موثرترین روش های صرفه جویی در مصرف منابع، استفاده از سیستم های نوین کنترل از راه دور می باشد. که علاوه بر کاهش هزینه ها، قابلیت اطمینان عملکرد را هم بسیار افزایش میدهد.

دستگاه SMS کنترل لگزو مدل SC303 این امکان را برای شما فراهم کرده است که از راه دور و از هر نقطه از ایران به راحتی و فقط با یک کلیک یا تماس بتوانید کلیه تجهیزات برقی مانند روشنایی، قفل درب، جک پارکینگ، سیستم آبیاری، کنترل دما و رطوبت و غیره را کنترل و نظارت نمایید.

ویژگیهای کنترل پیامکی لگزو مدل SC303:

• اپلیکیشن اختصاصی اندروید (دانلود از سایت بازار و مایکت)
• فرمان به رله های خروجی از طریق اپلیکیشن ، ریموت ، تماس و پیامک
• اندازه گیری دما و رطوبت
• باتری پشتیبان لیتیومی
• اعلام قطع و وصل برق و وضعیت باتری پشتیبان
• برقراری تماس و ارسال پیامک در صورت تحریک ورودی
• قابلیت گسترش رله ها (میتوان از طریق بردهای گسترش، رله را در نزدیک ترین مکان به مصرف کننده قرار داد تا در سیمکشی نهایت صرفه جویی انجام شود)
• فرمان به رله ها توسط ریموت های فرکانس ۴۳۳مگاهرتز ۴ کانال و ۱۲ کانال و ۱۶ کانال
• میکروفن داخلی با کیفیت عالی

• نحوه ارتباط SMS کنترلر مدل SC303 با ماژول رله گسترش

  کنترل پیامکی لگزو مدل SC303 قابلیت گسترش رله های خروجی و کانال های ورودی تا 28 عدد را دارد.

  برد اصلی SC303 و ماژول رله گسترش اکسپنشن (EXP) از طریق پورت Link و با 2 رشته سیم با هم مرتبط می شوند و ماژول های رله گسترش میتوانند فرمانها را از برد اصلی دریافت و اجرا کنند. در صورت استفاده از ماژولهای گسترش بیشتر، میتوان تمام بردهای گسترش را از طریق پورت Link به صورت موازی و پشت سر هم به یکدیگر وصل کرد و در نهایت به برد اصلی متصل کرد. میتوان از طریق دیپ سویچهایی  که روی برد گسترش نصب شده است شماره ID برد را تعیین کرد.

  6 برد گسترش را میتوان به برد اصلی وصل کرد که در مجموع میتواند شامل 28 رله خروجی و 28 کانال ورودی دیجیتال باشد. میتوان SMS کنترلر و ماژولهای رله گسترش را تا فاصله 100 متر از یکدیگر قرار داد و تنها با 2 رشته سیم به یکدیگر ارتباط داد. قطر سیم میتواند نمره 0.5 هم باشد.

  کاربردهای کنترل پیامکی لگزو مدل SC303:

  میتوانید تمامی تجهیزات را از طریق اپلیکیشن و تماس و ریموت و پیامک و سناریوی زمانی کنترل کنید.

  • کنترل روشنایی
  • دربازکن و فرمان به جک پارکینگ و کرکره برقی
  • کنترل سیستم آبیاری باغ و زمین کشاورزی
  • کنترل دما موتورخانه و گرمخانه و سردخانه از طریق تنظیم دماهای مورد نیاز در اپلیکیشن
  • کنترل رطوبت در گلخانه ها از طریق تنظیم رطوبت مورد نیاز در اپلیکیشن
  • کنترل فارم ماینر و ریست مودم
  • کنترل پمپ چاه کشاورزی و استخر
  • کنترل سیستم آکواریوم ماهی

  امکانات رله های خروجی کنترل پیامکی مدل SC303:

  1. مد کاری کلید (خاموش/روشن با قابلیت فرمان با تماس)
  2. مد کاری تایمر (تاخیر در قطع و روشن شدن لحظه ای با قابلیت فرمان با تماس)
  3. دمای افزایشی (کنترل افزایش دما)
  4. دمای کاهشی (کنترل کاهش دما)
  5. رطوبت افزایشی (گلخانه)
  6. رطوبت کاهشی (گلخانه)
  7. اتصال رله خروجی به کانال ورودی متناظر
  8. معکوس (موتورهای چپ گرد و راستگرد مانند کرکره)
  9. زمانبندی (تایمر روزانه و هفتگی)
  10. فلاشر (تایمر خاموش و روشن تکرار شونده)

  امکانات کانال های ورودی:

  1. ارسال هشدار پیامکی در صورت تحریک ورودی
  2. برقراری تماس تلفنی در صورت تحریک ورودی
  3. اتصال نرم افزاری ورودی به رله خروجی متناظر

  اتصالات و نشانگرها:



  1. رله­ های خروجی: هر رله دارای یک کنتاکت 2 حالته NO/NC است. حداکثر جریان قابل تحمل کنتاکت­ها 7 آمپر است.
  2. ورودی­های دیجیتال: دارای 5 پورت است. اولین پورت به عنوان پورت مشترک و پورت­های بعدی به ترتیب به عنوان پورت­های ورودی 1 تا 4 می­باشند. به پورت مشترک (COM) ولتاژ مثبت و پورت­های 1 تا 4 ولتاژ منفی متصل می­شود. پورت­های ورودی، با ولتاژ 9 تا 30 ولت قابل تحریک هستند.
  3. LED نشانگر قرمز ANT : میزان آنتن دهی دستگاه را نشان می دهد. در صورتی که این LED روشن باشد، نشان دهنده آنتن دهی مناسب و در صورتی که خاموش باشد، نشان دهنده آنتن دهی ضعیف است.
  4. LED نشانگر سفید Error :
  5. LED نشانگر آبی OK : با دریافت و ارسال هر پیام توسط دستگاه، این LED به صورت لحظه ­ای روشن میشود.
  6. سوکت سیمکارت: محل قرار گرفتن سیمکارت در دستگاه است. دقت نمایید که قبل از راه اندازی دستگاه، سیمکارت را در سوکت قرار دهید (با جهت صحیح که روی قاب دستگاه نشان داده شده) و سپس دستگاه را روشن کنید.
  7. کانکتور آنتن: این کانکتور جهت اتصال آنتن به دستگاه می­باشد. دقت نمایید قبل از راه اندازی دستگاه، ابتدا آنتن را به کانکتور متصل کنید و سپس دستگاه را روشن بفرمایید.
  8. LED نشانگر قرمز: در صورتی که این LED هر 3 ثانیه چشمک بزند نشان دهنده اتصال دستگاه به شبکه موبایل است و اگر هر 1 ثانیه چشمک بزند نشان دهنده عدم وجود شبکه موبایل در محیط اطراف دستگاه است.
  9. سوکت ولتاژ تغذیه: برای روشن کردن دستگاه باید ولتاژ 12 ولت DC را به این کانکتور متصل کنید.
  10. سوکت ارتباط با برد گسترش: در صورتی که قصد اتصال بردهای رله اکسپنشن به کنترل پیامکی لگزو مدل SC303 را دارید میتوانید با استفاده از این ترمینال و با 2 رشته سیم میتوانید تعداد رله های دستگاه را افزایش دهید.
  11. سوکت سنسور دما/رطوبت: برای اندازه گیری و کنترل میزان دما و رطوبت محیط میتوانید سنسور DHT22 به این ترمینال وصل کنید.
  12. سوکت سنسور دمای PT100 : این ترمینال غیر فعال است.

  نحوه اتصال تجهیزات به رله های خروجی (OUTPUT):

  اتصال تجهیزات با جریان حداکثر ۷ آمپر :





  اتصال تجهیزات با جریان بیشتر از ۷ آمپر :

  در این موارد سعی شود از رله کمکی یاکنتاکتور جهت راه اندازی تجهیزات استفاده شود. و مقدار جریان مجاز رله کمکی را بر اساس حداکثر جریان مصرفی تجهیزات انتخاب نمایید.





  نحوه راه اندازی موتور سه فاز توسط کنترل پیامکی لگزو:

  در این موارد می توان بوبین فرمان کنتاکتور را به کانال خروجی دستگاه وصل کرد.





  نحوه اتصال موتور کرکره برقی به خروجی کنترل پیامکی لگزو:

  جهت راه اندازی موتور کرکره برقی (رول آپ) می توانید از کانال های خروجی ۱ با ۲ و ۳ با ۴  استفاده نمایید. در نرم افزار کافیست خروجی مورد نظر را در وضعیت “معکوس” تنظیم نمایید. فرضا با روشن کردن خروجی ۳، رله خروجی ۳ به مدت ۶۰ ثانیه روشن می­شود و سپس خاموش می­شود. و با روشن کردن خروجی ۴، رله خروجی ۳ خاموش و همزمان رله خروجی ۴ به مدت ۶۰ ثانیه روشن می­شود. و سپس خاموش می­شود.





  نقشه اتصال تجهیزات به ورودی­های دیجیتال (Inputs):

  کانال های ورودی دستگاه با پلاریته منفی ولتاژ 9 تا 29 ولت تحریک می شوند. از کانال های ورودی کنترل پیامکی لگزو مدل SC303 میتوانید جهت اعلام تغییر وضعیت استفاده کنید. که به صورت پیامک و تماس از سمت دستگاه به مدیر یا کاربر اطلاع رسانی میشود. برای اتصال انواع سنسورهایی که دارای خروجی کنتاکت هستند (مانند سنسور مگنت، شستی، کلید، چشمی دزدگیر، دتکتور دود و حرارت و غیره) متصل کرد.



  یکی از کاربردهای کانالهای ورودی کنترل پیامکی لگزو در تابلوهای برق صنعتی، ایجاد فیدبک جهت اطلاع رسانی عملکرد کنتاکتورها یا تجهیزات الکتریکی مانند موتورها و پمپ ها و یا فن ها و غیره هست. تا کاربر در هر نقطه از ایران هست، از عملکرد سیستم تابلو برق اطمینان حاصل کند.

  اتصال سنسور دما و رطوبت DHT22 به کنترل پیامکی لگزو مدل SC303:

  سنسور DHT22 یک سنسور رطوبت و دما است که برای اندازه‌گیری دما و رطوبت در محیط‌ها استفاده می‌شود. این سنسور معمولاً در پروژه‌های الکترونیکی و اتوماسیون خانگی و گلخانه ها مورد استفاده قرار می‌گیرد. DHT22 دارای دقت بالا در اندازه‌گیری دما و رطوبت است و اطلاعات خود را از طریق پروتکل دیجیتال ارسال می‌کند.

  نحوه اتصال سنسور دما/رطوبت به دستگاه:

  در هنگام اتصال سنسور دما و رطوبت DHT22 به ترمینال مربوطه در کنترل پیامکی SC303 حتما به پلاریته مثبت و منفی روی دستگاه توجه بفرمایید. در صورت اتصال اشتباه سنسور به دستگاه سنسور به سرعت میسوزد.



  تنظیمات سنسور دما/رطوبت در اپلیکیشن لگزو:

  پس از اتصال صحیح سنسور DHT22 به دستگاه، نیاز است تا در اپلیکیشن لگزو هم تنظیمات مربوطه انجام شود.

  1. ابتدا در صفحه اصلی اپلیکیشن روی یکی از آیکون های دما  و یا رطوبت کلیک کنید.
  2. وارد صفحه تنظیمات دما و رطوبت می شوید. در این صفحه آیتم DHT22 را انتخاب کنید و دکمه تایید را کلیک کنید. حالا دستگاه اطلاعات دما و رطوبت را به اپلیکیشن ارسال می کند. در صورتی که قصد کنترل دما و رطوبت محیط را دارید به ترتیب زیر عمل کنید.
  3. مقادیر حداقل و حداکثر رطوبت و دما را انتخاب کنید و دکمه تایید را کلیک کنید.
  4. در صفحه اصلی روی یکی از خروجی ها کلیک کنید تا تنظیم مدهای کاری نمایش داده شود. و گزینه مورد نظرتان را انتخاب کنید و دکمه تایید را کلیک کنید. حالا با توجه به مد کاری انتخابی شما، با رسیدن مقادیر دما و یا رطوبت به مقادیر حداقل یا حداکثری این رله عمل میکند.







  مقایسه کنترل پیامکی های لگزو مدل SC301 و SC302 و SC303:
