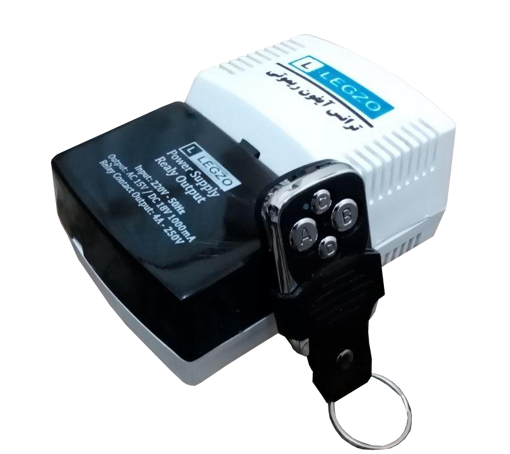

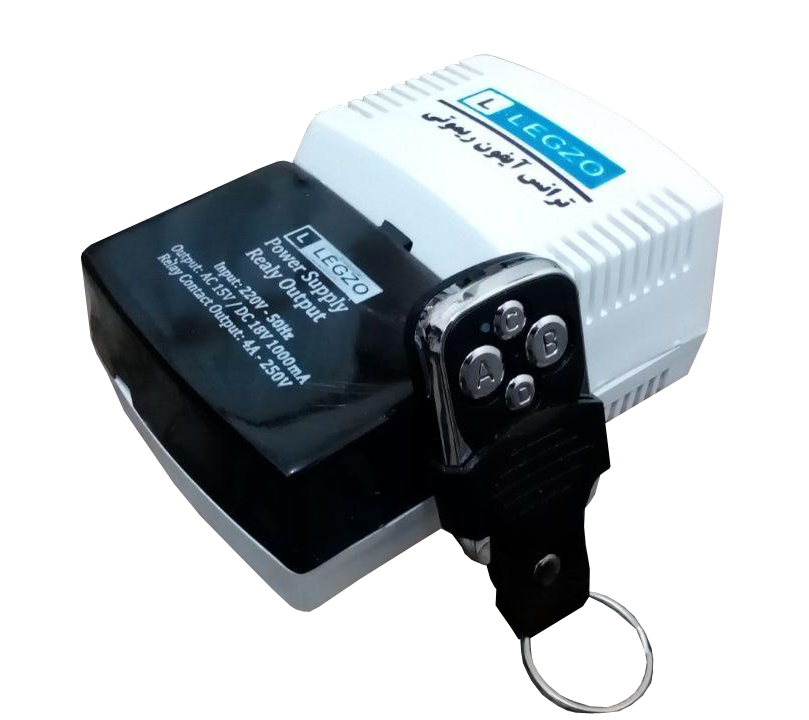

ترانس آیفون ریموتی لگزو مدل TR101 جهت تغذیه ی انواع آیفون مورد استفاده قرار می گیرد که دارای سامانه ی تشخیص و ذخیره انواع متنوعی از ریموت های Learn بوده (433 مگا هرتز) که بصورت هوشمند درب منزل را باز می کند.
همراه با محصول یک عدد ریموت رایگان قرار دارد.



\

ترانس آیفون ریموتی لگزو مدل TR101

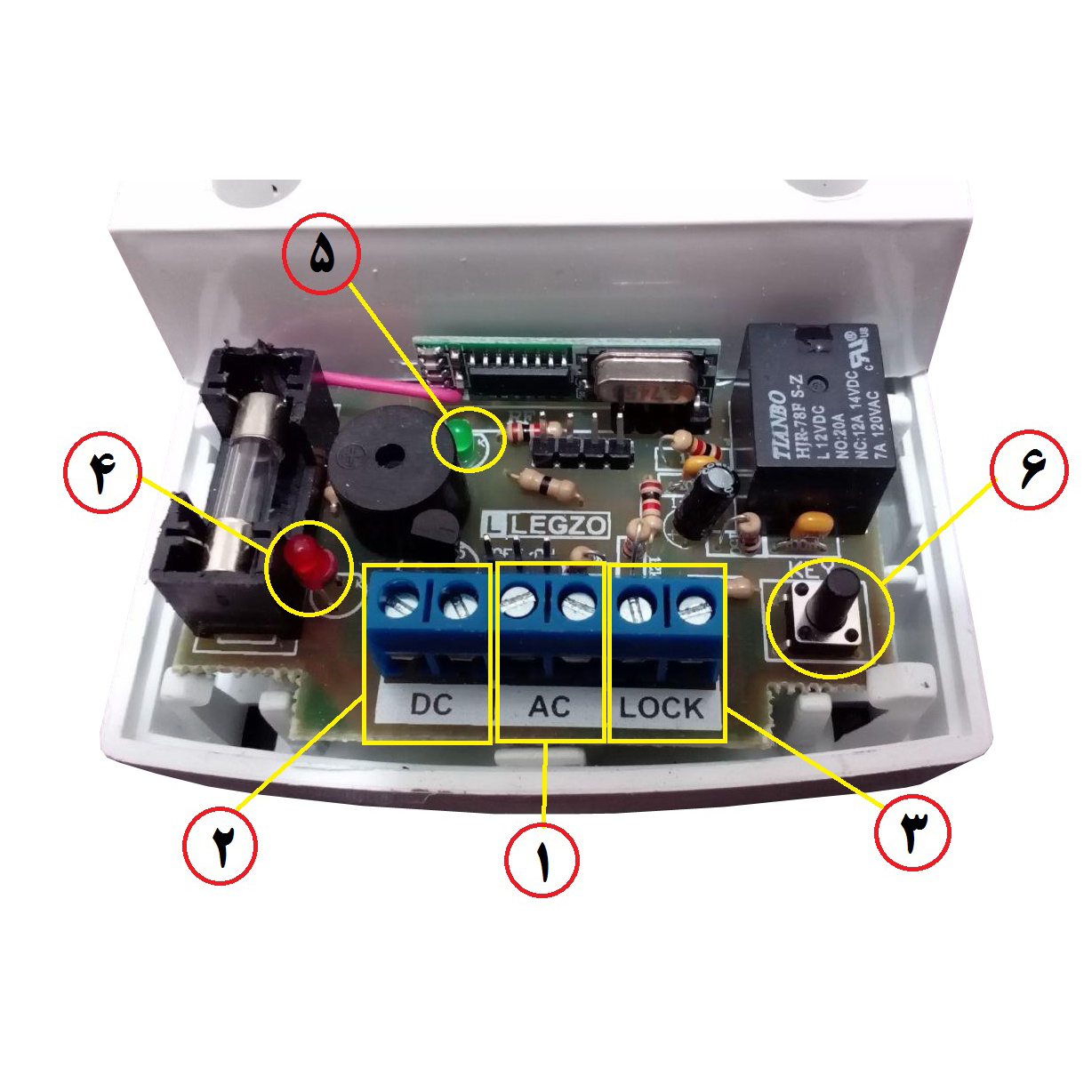

1- ترمینال خروجی ولتاژ AC جهت تغذیه قفل برقی
2- ترمینال خروجی ولتاژ DC جهت تغذیه پنل اف اف
3- ترمینال قفل برقی: این ترمینال در حالت عادی کلید باز است (NO) ، هنگامی که با شاسی ریموت کنترل سیستم را تحریک نمایید کلید بسته می شود، که از این کلید برای باز نمودن درب یا موارد دیگر استفاده می شود.
4- LED فیوز: روشن شدن این ال ای دی نشان دهنده سوختن فیوز است (جهت عیب یابی سریع و راحت دستگاه).
5- LED عملکرد: همیشه روشن است و در زمان استفاده از ریموت به مدت یک ثانیه خاموش می شود و در زمان استفاده از دکمه Learn همراه با بیزر چشمک می زند.
6- دکمه Learn: برای اضافه و حذف کردن ریموت ها استفاده می شود
الف) برای حذف کردن ریموت های موجود در حافظه دکمه به این ترتیب عمل نمایید:

ترانس آیفون ریموتی لگزو مدل TR101

1. ولتاژ ورودی دستگاه را قطع نمایید
2. میکروسویچ لرن را در حالت فشار نگه دارید (تا مرحله ۵)
3. در حالی که میکروسویچ لرن را نگه داشته اید ولتاژ ورودی دستگاه را متصل نمایید
4. همچنان دکمه لرن را نگه دارید دستگاه شروع به زدن بوق منقطع می کند
5. بوق منقطع برای ۵ ثانیه قطع و مجدد بوق منقطع شروع می شود
6. حالا دکمه لرن را رها کنید و ولتاژ ورودی دستگاه را قطع کنید
7. مجددا برق ورودی دستگاه را وصل کنید حالا حافظه دستگاه کاملا ریست شده است و دستگاه آماده کار است.

ب) برای اضافه کردن ریموت یکی از دکمه های ریموت را نگه دارید و همزمان دکمه لرن را فشار دهید، دستگاه شروع به زدن بوق منقطع می کند. بعد از چند ثانیه بوق ثابت می شود. حالا دکمه ریموت داخل حافظه دستگاه ذخیره شده است.





توجه داشته باشید که در این نقشه سیم های همرنگ، هم فاز می باشند.
از آنجایی که مطلع هستید در آیفون های جدید ورودی تغذیه به آیفون و هم خروجی آیفون به قفل برقی، ولتاژ AC می باشد.
ترانس آیفون ریموتی دارای یک خروجی کنتاکت باز رله است که در واقع با رله داخلی پنل آیفون موازی می شود.
بنابر این در اتصال سیم ها دقت بفرمایید که کدام یک از سیم های ولتاژ خروجی به قفل برقی از آیفون توسط رله آیفون قطع و وصل می شود و همان را با کنتاکت خورجی رله ترانس موازی بفرمایید.
(در این نقشه فرض بر این است که سیم های قرمز توسط رله آیفون متصل می شوند.)



توجه به ترانس آیفون ریموتی لگزو:

1- ترانس آیفون ریموتی لگزو مدل TR101: بعد از اتصال ولتاژ ورودی چند لحظه صبر کنید تا دستگاه یک تک بوق بزند. حالا دستگاه آماده به کار است.

2-ترانس آیفون ریموتی لگزو مدل TR101: شما هم زمان میتوانید از این دستگاه هم به عنوان منبع تغذیه آیفون استفاده کنید و هم به عنوان دربازکن ریموت استفاده کنید.

3- ترانس آیفون ریموتی لگزو مدل TR101k: ترمینال خروجی دستگاه (ترمینال Lock) یک کنتاکت در حالت عادی باز (NO) است و مانند یک کلید در مسیر قفل برقی قرار میگیرد.

4- ترانس آیفون ریموتی لگزو مدل TR101: برای راه اندازی قفل برقی از ولتاژ خروجی AC دستگاه به عنوان تغذیه استفاده نمایید.

5- ترانس آیفون ریموتی لگزو مدل TR101: برای اتصال ترمینال Lock به قفل برقی، سیم هایی که از طریق آیفون به قفل برقی وصل شده است را جدا نکنید. در واقع همزمان هم سیم های آیفون به قفل برقی باید متصل باشد (برای باز کردن درب توسط آیفون) و هم سیم ترمینال Lock باید متصل باشد (برای باز کردن درب توسط ریموت کنترل).



ترانس آیفون ریموتی لگزو مدل TR101: لطفا در صورت داشتم هر گونه سوال در رابطه با دستگاه ترانس آیفون ریموت دار، با شماره های تماس مندرج در سایت تماس بگیرید. در هر لحظه پاسخ گوی شما هستیم…
