برد تغذیه آیفون تصویری بهسازان

  مزایایی برای برد تغذیه آیفون تصویری بهساز مبدل :

1-مقاوم در برابر تغییرات وسیع برق شهر

 این برد تغذیه مشخصه LINE REGULATION و LOAD REGULATION خوبی داره یعنی اگه ولتاز برق شهردرمحدوده وسیعی یعنی از 100 تا 240 ولت تغییر کنه وتازه مانیتور آیفون هم روشن باشه وزنگ هم در حال صدا کردن باشه،باز هم صوت وتصویر راخواهیم داشت.فیلم کوتاه زیر این موضوع را به شکل عملی نشون میده.

2-حفاظت  شده در برابراتصال کوتاه وحفاظت دمایی دراضافه بار

3-قابلیت راه اندازی آیفونهای طبقات بالا وآیفونهای الکتروپیک

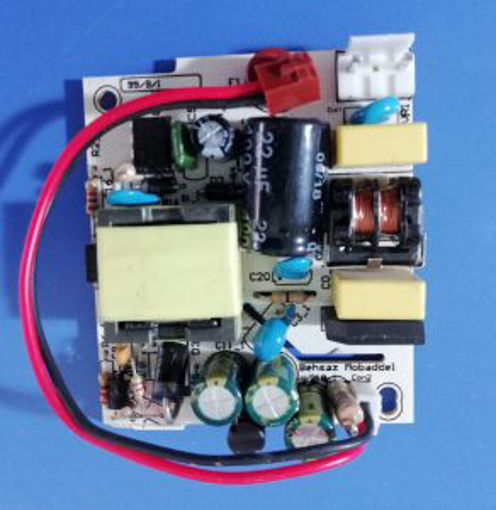

ولتاژ خروجی برد تغذیه آیفون تصویری بهساز مبدل15/6 الی16 ولته که مناسب برای راه اندازی آیفونهای تصویری الکتروپبک ونیز آیفونهای نصب شده درطبقات بالاست.بدلیل اینکه ولتاژ خروجی آیفونهای غیر از الکتروپیک عمومابین 14/5الی15/5ولته ،توصیه میشه اگه از آیفونهای غیر الکتروپیکاستفاده میکنید برای اینکه فشار کمتری به رگولاتورهای این آیفونها بیاد(کمتر گرم بشن) ،باچیدن دوپایه مقاومت R10(نزدیک دیودD3) که باپایه های بلند مونتازشده،ولتاز خروجی این برد را به محدوده فوق کاهش بدید. شکل زیر را ببینید.

3-عمر بالا وتعداد کم برگشتی ها درمدت ضمانت

دلیل عمر بالا وتعداد کم برگشتی های بردهای تغذیه آیفون تصویری بهساز مبدل را میتونیم در رعایت کردن نکات زیر خلاصه کنیم:

الف-استفاده از آی سی کنترل اورجینال

آی سی کنترل یا مغز اصلی  برد تغذیه آیفون تصویری بهساز مبدل حتما از نوع اورجینال شرکت STبا نام viper22A انتخاب میشه.تجربه سالها کار باعث شده تادرخریدبسادگی بتونیم آی سی های متنوع قلابی یاغیر اصل را از نوع اصلی این آی سی تشخیص بدیم.این آی سی دارای محافظت های اضافه دما،اضافه جریان واضافه ولتازداخلیه که باعث میشه آسیب پذیریش در طول زمان خیلی کم بشه.

ب-خازن های خروجی 3000ساعت کار 35 ولتی

استفاده از خازن های الکترولیت سبز رنگ jwco با عمر 3000 ساعت و ولتاژ 35ولت در قسمت خروجی به جای خازن های 25 ولتی مشکی رنگ معمولی متداول وباعمر2000ساعت،گرچه  بهبودی در عملکرد ظاهری برد تغذیه ایجاد نمیکنه ولی  اینکارباعث میشه مقاومت ذاتی داخلی خازن کمتر وبنابراین دمای بدنه  اون کمتر بالا بره و عمرش افزایش پیدا کنه.به جرات میشه گفت که شاید کم عمرترین قطعه برد تغذیه آیفون تصویری ، خازن های الکترولیتش هستن که هرچه با دمای بدنه کمتری کارکنن،عمر طولانی تری خواهود داشت.  به همین دلیل خازن تغذیه کننده آی سی هم از نوع 50 ولتی انتخاب شده.

dav

3-سلف سیمی

در برد تغذیه آیفون تصویری ودر انتهای قسمت خروجی ،از سلف سیمی به جای سلف ارزان قیمت تر مقاومتی متداول ، استفاده کرده ایم.اینکار باعث میشه آسیب پذیری این قطعه  در شرایط اضافه بار که در اثر خرابی یکی از بردهایی که به این برد وصل میشن میتونه بوجود بیاد، کاهش پیدا کنه.

dav

4-برد نیمه فایبر

فیبر مدار چاپی  بردهای منبع تغذیه آیفون تصویری بهساز مبدل از نوع نیمه فایبر انتخاب میشن. این فیبرها علاوه بر آنکه زیبایی ظاهری خوبی نسبت به فیبرهای متداول استخوانی که دیگر تولید کننده ها استفاده میکنن ،دارن(بدلیل رویه سفید رنگ)،دارای لایه مسی محکم تری هم هستن که باعث میشه موقع تعمیرات و تعویض قطعه، پدهای مسی بدلیل حرارت نوک هویه براحتی از سطح فیبر کنده نشن.

5-سیم کانکتور خروجی

سیم کانکتور خروجی از نوع دوسر کانکتور ومطابق نمونه های اورجینال بوده وبنابراین با حرکت یا ارتعاش به راحتی از برد قطع یا جدا نمیشه.

4-پارازیت واغتشاش کم روی برق شهر

وجود دوخازن پارازیت گیر و دو چوک تزویج شده ،در قسمت فیلتر خط ورودی منبع تغذیه،باعث شده تا بردهای تغذیه آیفون تصویری بهساز مبدل ،پارازیت واغتشاش کمی روی برق شهر ایجاد کنن.

5-ضمانت تعویض یکساله

تاریخ پایان ضمانت تعویض  برد تغذیه آیفون تصویری بهساز ،همونطور که در شکل دیده میشه ، کنار برد چاپ شده.این تاریخ حداقل یکسال بعد از زمانیه که برد بدست شما میرسه.البته ممکنه بدلیل زمان بری در تولید، تاریخ فوق ،ضمانت کمتر از یکسال را نشون بده که ما معمولا  برد تغذیه  راتا دوماه بعد از تاریخ چاپ شده کنار برد هم مشمول گارانتی تعویض خواهیم کرد.

چرا گروه تولیدی بهساز مبدل صلاحیت بالایی برای تولید برد تغذیه آیفون تصویری دارد؟

تولید برد تغذیه برای آیفونهای تصویری از سال 86 در بهساز مبدل آغاز شده وتا کنون چهار نسل ازاین بردها تولید شده است:

نسل 1-بردهای با فیبر استخوانی و با آی سی کنترل وماس فت مجزا(عکس نسل اول هنوز روی جعبه های کنونی به چشم میخوره.)

نسل 2-برد های با فیبز های زیبا ومقاوم نیمه فایبر وبا آی سی کنترل وماس فت مجزا.

نسل 3-برد های با فیبر نیمه فایبر سفید رنگ که آی سی و ماسفت در  یک آ ٖی سی پیشرفته تر به نام viper22جمع شده اند.

نسل 4-بردهای با فیبر نیمه فایبر،آی سی پیشرفته viper22 وترانس قدرت مدل خوابیده EFD20 مناسب برای آیفونهای سیاه وسفید وآیفونهای رنگی با ضخامت کم.

تایید میکنید که بهساز مبدل صلاحیت ،تجربه وتخصص بالایی برای تولید برد تغذیه آیفون تصویری داره ومرجعیست مناسب برای تهیه برد تغذیه آیفون تصویری.ما گروه کمتر شناخته شده ای هستیم که شما اینک با ما آشنا شده اید.فروش ما قبلا عمدتا توسط بنکدار انجام میشده ولی اکنون قصد داریم محصولمون را مستقیما بدست مصرف کننده واقعی برسونیم.
